组合时间:2014年

客户:汉泰电子

服务:外观设计 结构设计

案例说明:

手持示波器是一种手持式的电子测量仪器,用于显示被测量的瞬时值轨迹变化情况,具有携带方便、操作简单等特点。它能把肉眼看不见的电信号变换成看得见的图像,便于人们研究各种电现象的变化过程。它利用狭窄的、由高速电子组成的电子束,打在涂有荧光物质的屏面上,就可产生细小的光点。在被测信号的作用下,电子束就好像一支笔的笔尖,可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线,还可以用它测试各种不同的电量,如电压、电流、频率、相位差、调幅度等等。

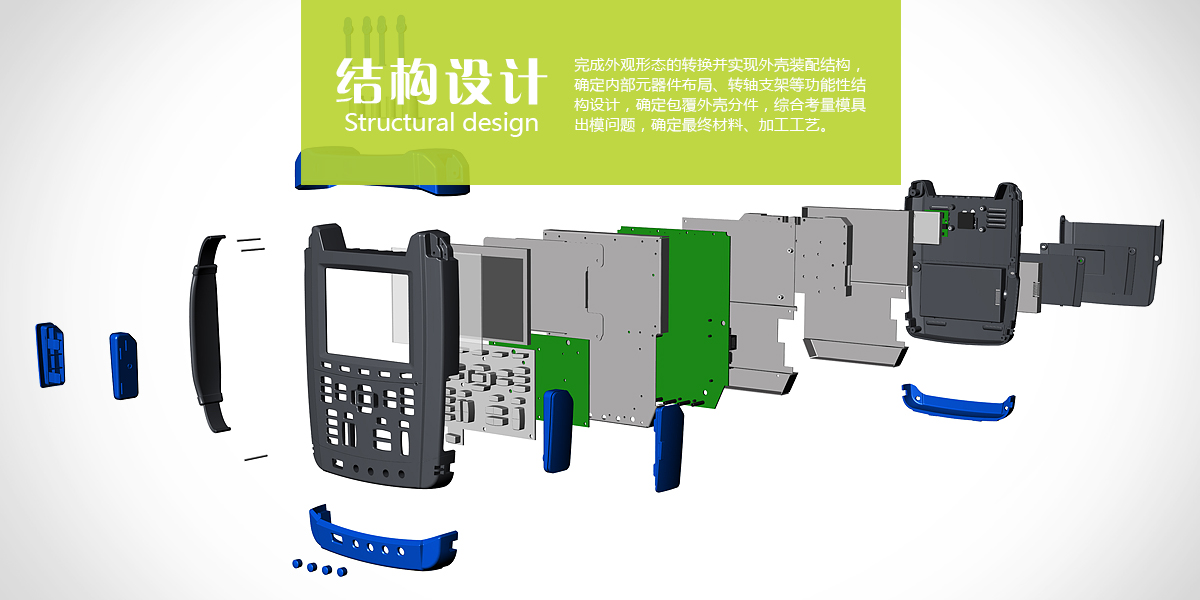

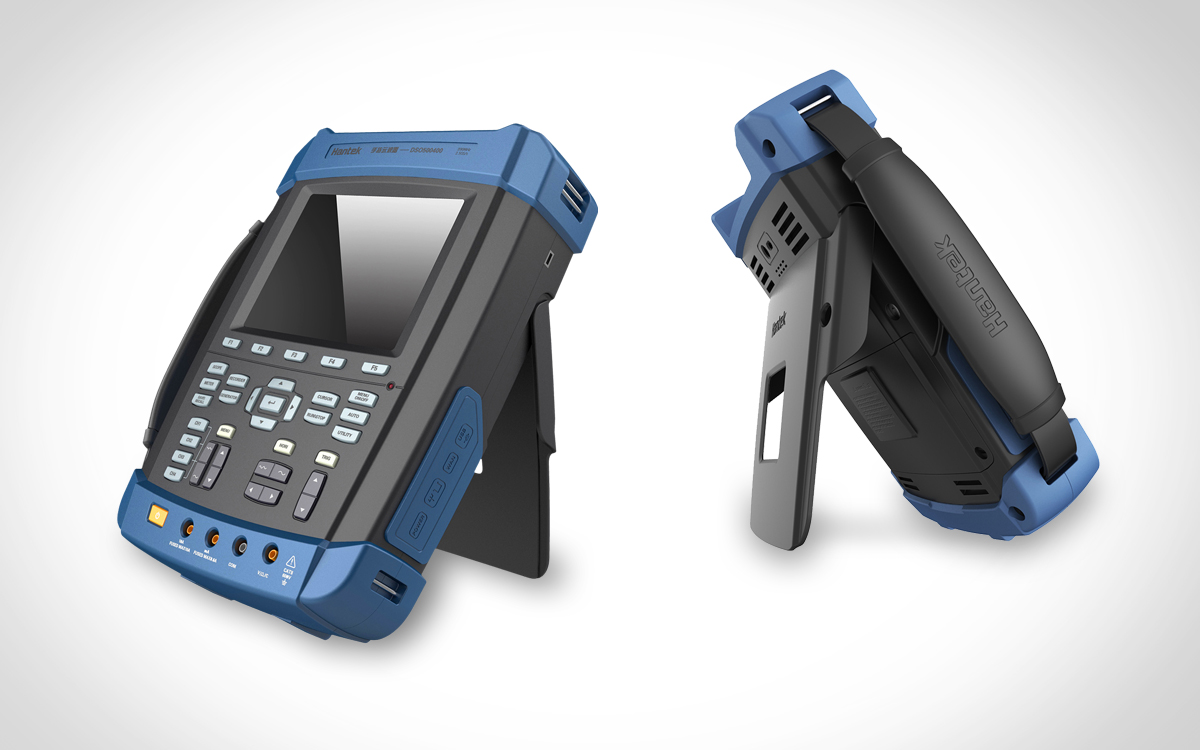

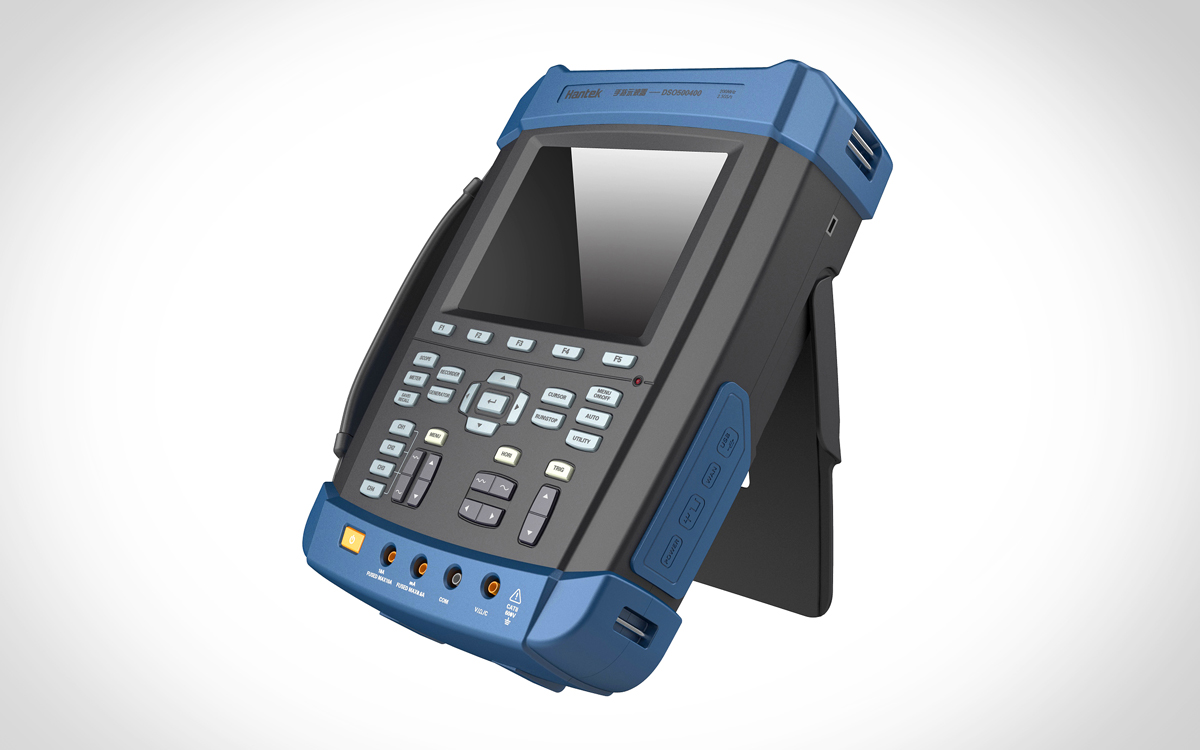

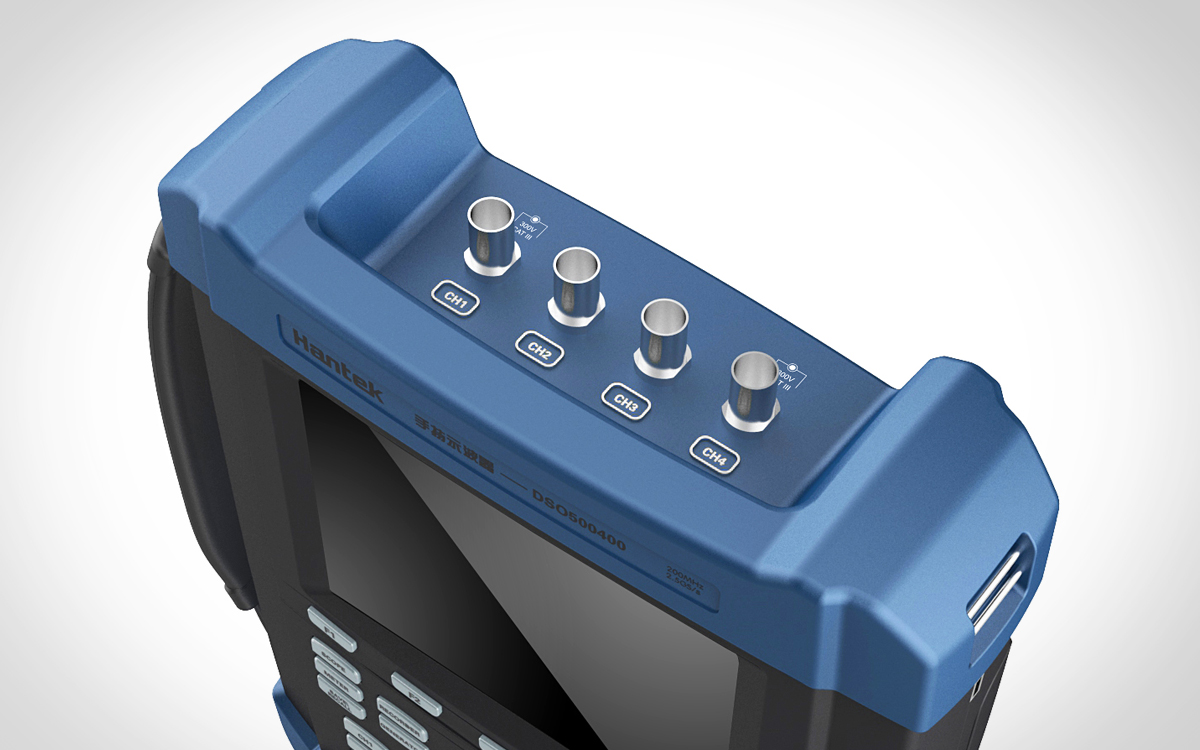

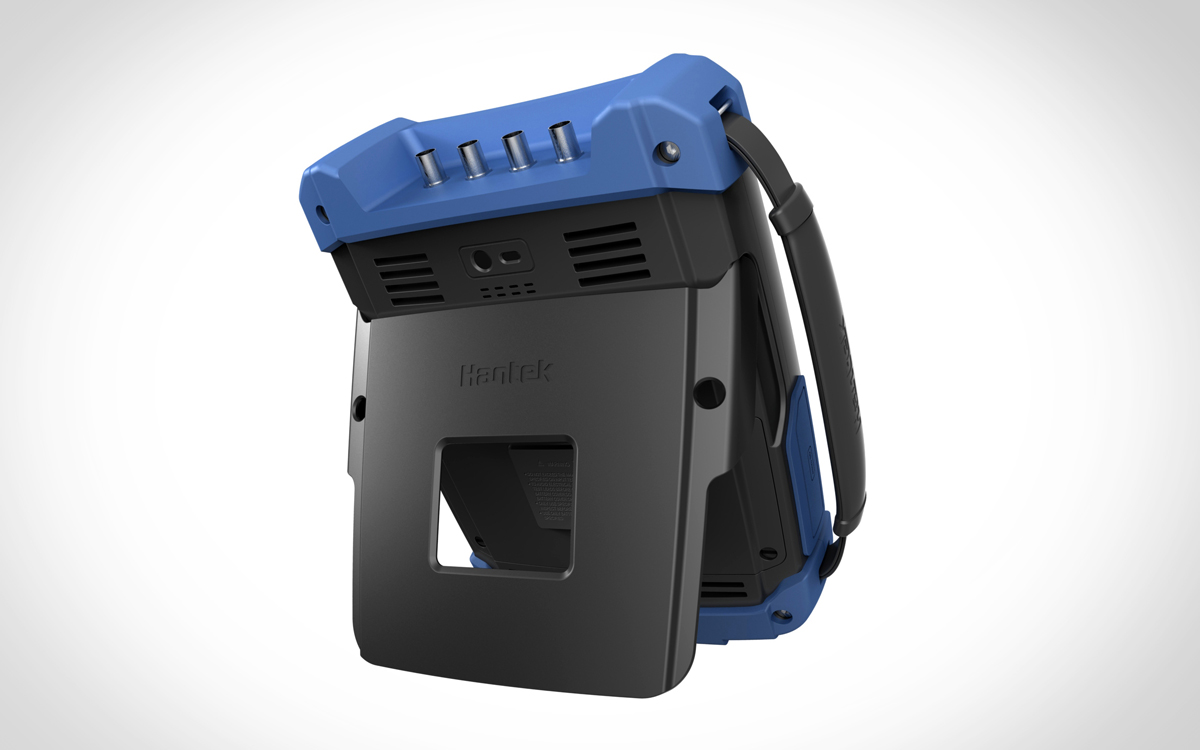

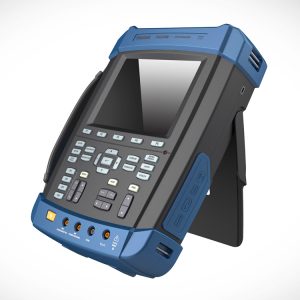

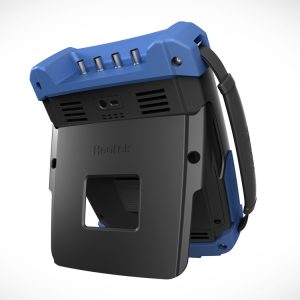

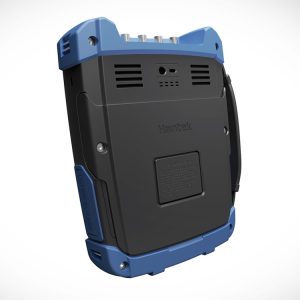

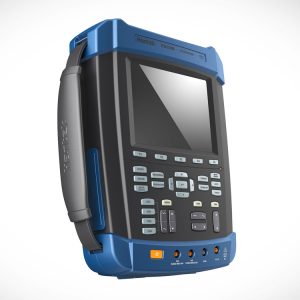

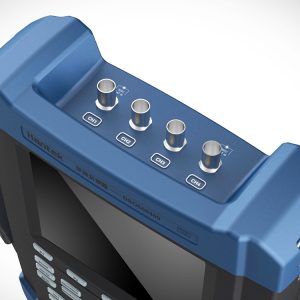

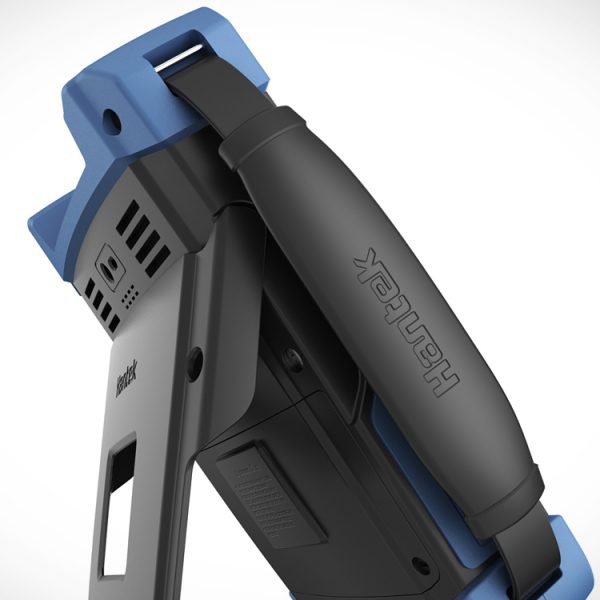

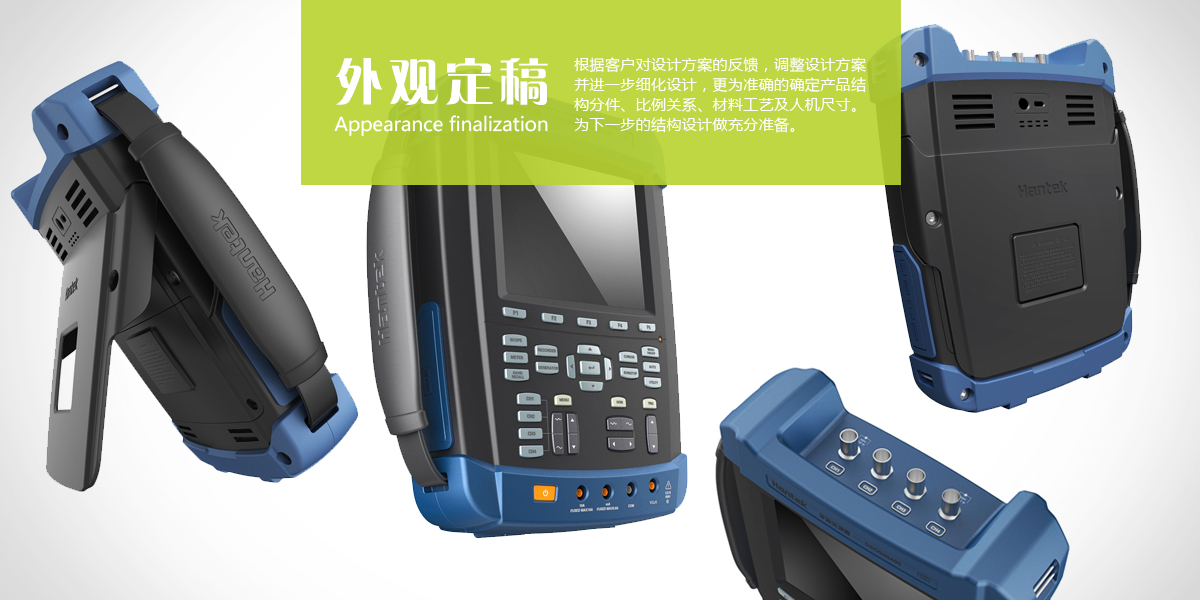

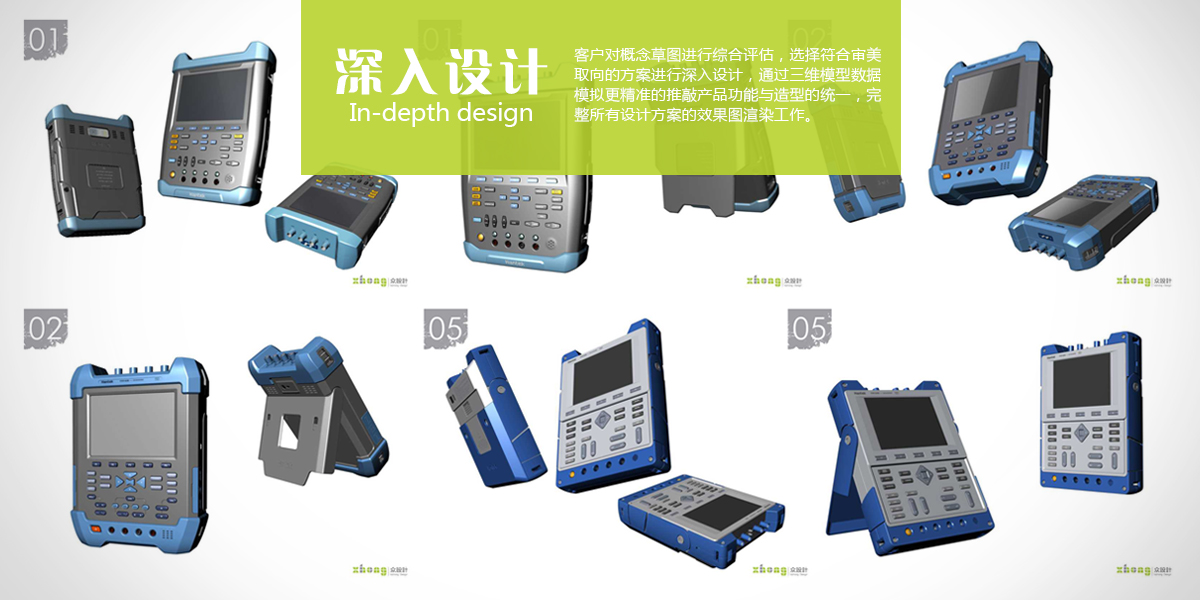

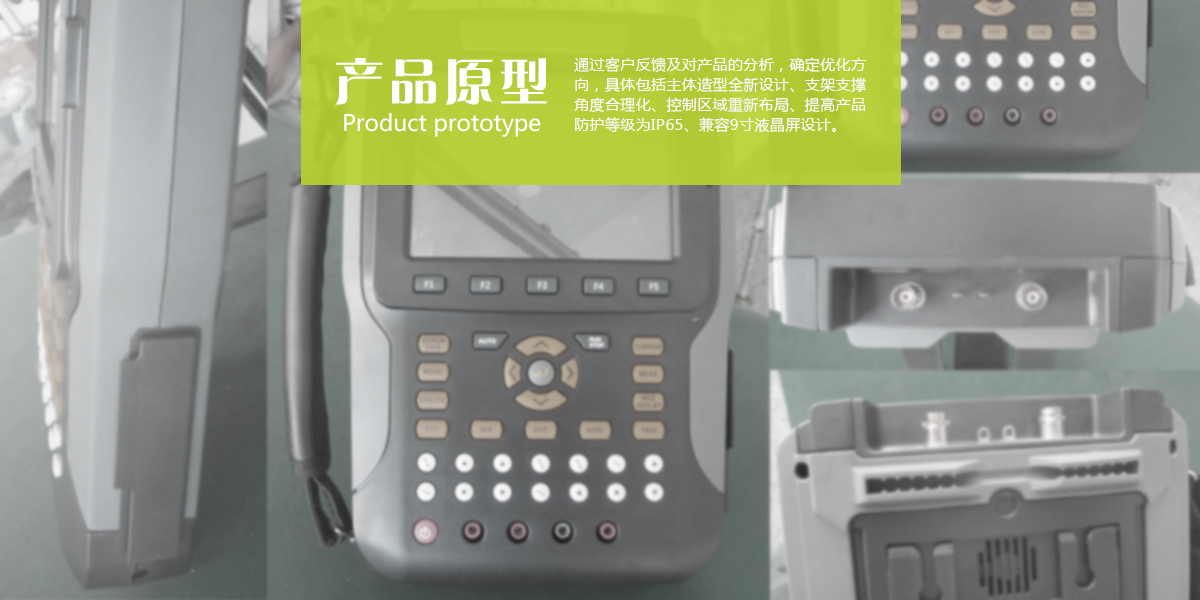

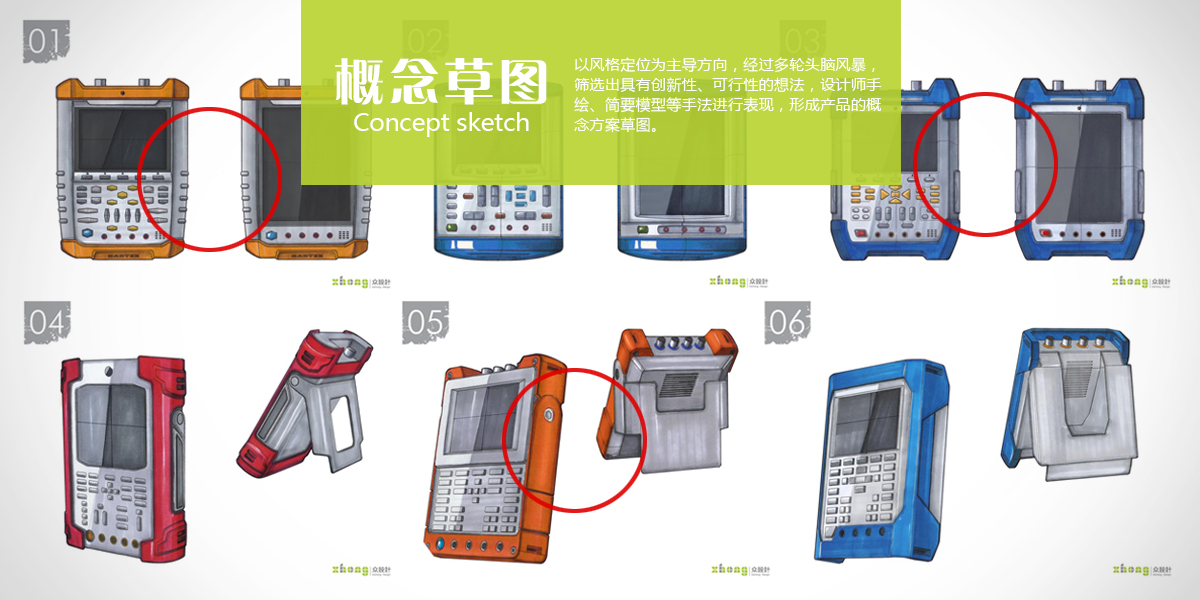

本款产品为便携手持设备,我们设计首先产品本身使用环境可能比较恶劣,机器需要正常运转就必须具备可靠的防护。所需要的防护等级要达到IP65,因此在设计时要充分考虑产品的防护特性,这在外观也有所体现。我们将产品的四周用抗冲击的橡胶进行包裹,侧面接口的位置都配备了橡胶堵头。整体厚重结实的形象也比较符合这类产品的既定语言和感觉。其次在人机关系方面需要重点考虑整机的尺寸及重量还有按键的分布及形式,因为是手持设备,在人机设计时要充分考虑人手甚至单手操作的便利性。机器根据屏幕大小和不同的操作方式分为两个型号,同系列产品在语言和设计上的家族感也得到充分的体现。
